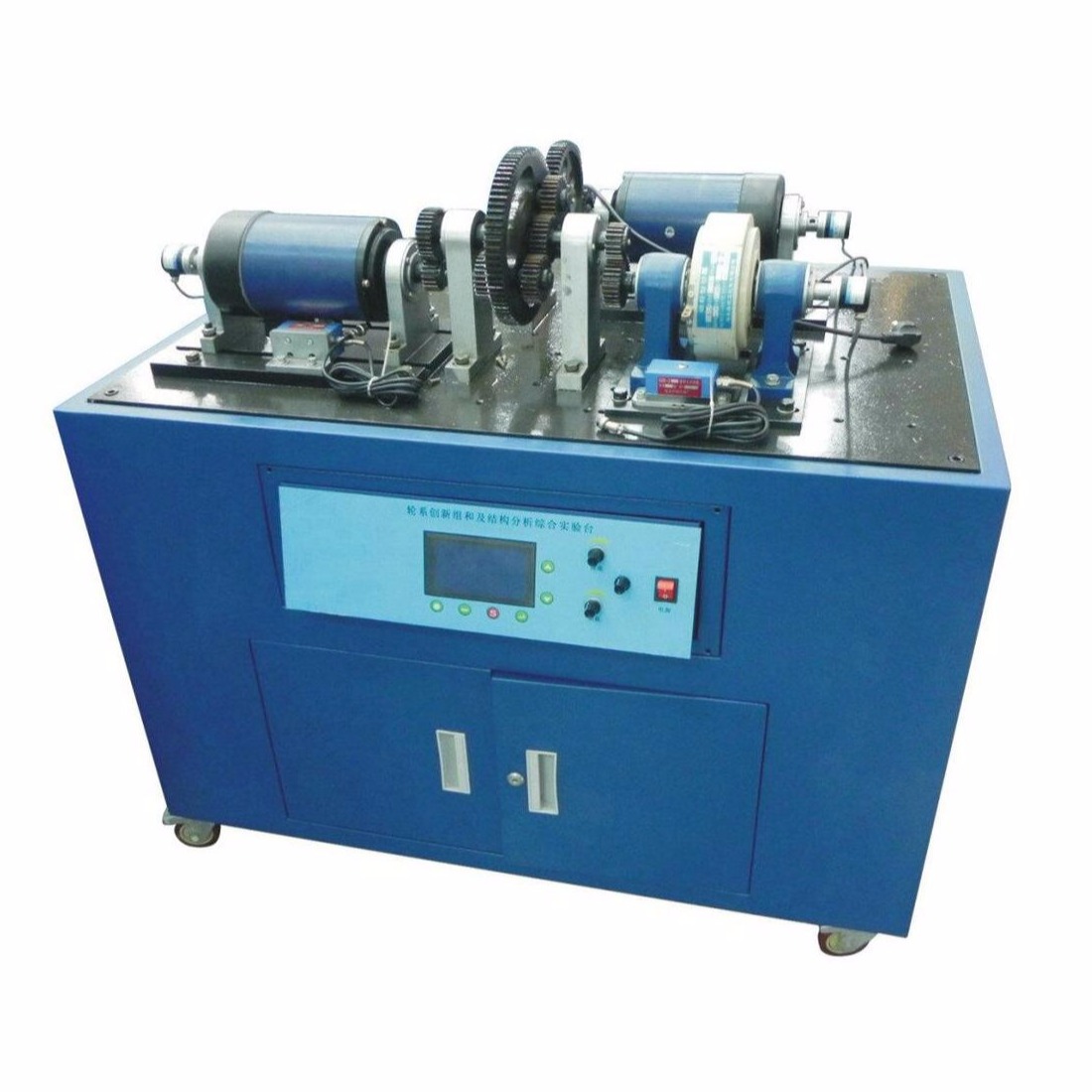

平面機構創新組合設計方案實驗臺,齒輪傳動實驗臺

一、概述

在滿足平面機構創新組合設計方案實驗臺的全部功能的基礎上，增加了計算機輔助分析與仿真軟件、數據采集軟件、各種高精度測試傳感器等。適合與結構運動特性輔助分析、計算機理論分析、計算機實測分析等多種運動特性及力學特性分析。

二、主要特點

1. 軟件的運動學設計與分析的重點是典型應用方案的實例分析，與教儀市場上之針對簡單機構的運動仿真分析對比，本軟件更具有實用性和價值性；

2. 軟件界面上可進行機構參數虛擬設計、理論仿真、理論相關參數設計與力學分析；

3. 具有高精度的傳感器和數據采集卡，能測出適時數據和曲線，實測數據曲線與理論設計數據曲線的對比、反映每種機構的特性；

4. 軟件本身可完全脫離硬件進行典型機構運動方安的虛擬設計，參數錯誤軟件提示功能、運動簡圖與設計參數一致的顯示功能、運動學分析功能、參數設計實驗說明書輸出功能等多功能聚一體的強大的軟件功能，使機構運動創新設計增加了趣味性和實用性。

三、實驗項目

1. 基本實驗項目：

（1）正弦機構

（2）等加速——等減速運動盤形凸輪機構

（3）簡諧運動盤形凸輪機構

（4）齒輪——對心滑塊機構

（5）齒輪——偏置滑塊機構

（6）槽輪機構

（7）曲柄滑塊——齒輪齒條機構

（8）擺塊機構

（9）齒輪——曲柄搖桿機構

（10）搖動導桿——對心滑塊機構

（11）擺動導桿——偏置滑塊機構

（12）擺動導桿——雙搖桿機構

（13）齒輪——齒輪齒條機構（手動測試）

2. 模塊化運動學設計與分析軟件，模塊有：

   ⑴. 牛頭刨床主執行機構運動學設計與分析(Ⅰ)；

   ⑵. 牛頭刨床主執行機構運動學設計與分析(Ⅱ)；

   ⑶. 插床主執行機構運動學設計與分析；

   ⑷. 刨床主執行機構運動學設計與分析；

⑸. 平壓模切機主執行機構運動學設計與分析；

   ⑹. 沖床主執行機構運動學設計與分析（分案一）；

   ⑺. 沖床主執行機構運動學設計與分析（分案二）；

   ⑻. 鍛壓機主執行機構運動學設計與分析；

   ⑼. 蒸汽機主執行機構運動學設計與分析；

   ⑽. 重型插床主執行機構運動學設計與分析。

技術參數
輸入電源：?jiǎn)蜗嗳€ AC220V±10%  50Hz

直流調速電機1臺：額定功率600W，調速范圍 0～1200r/min

磁粉制動器1臺：額定轉矩50N·m
角位移傳感器脈沖數：1000P，1個可精確的測量電機的轉速
稱重傳感器2個：額定載荷5kg，靈敏度1.0mV/V；額定載荷50kg，靈敏度1.0mV/V
計算機測試分析軟件：具有數據采集、測試分析、曲線擬合、保存并打印實驗結果等功能?？蓽y(cè)量轉矩、轉速、效率等參數的實時數據，并擬合繪制出效率曲線等，各曲線坐標可任意設置。
